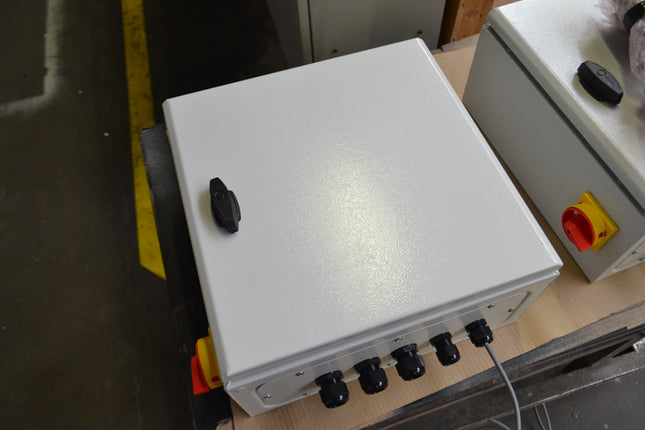

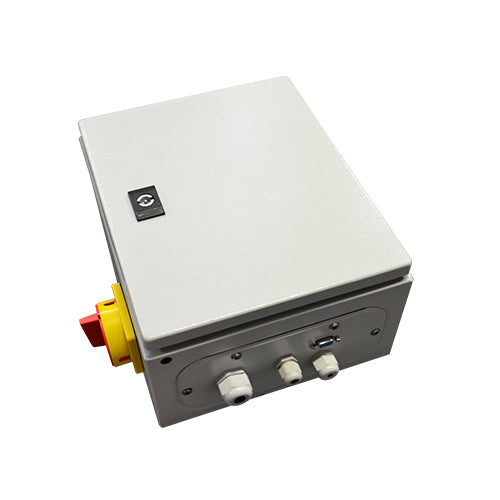

Grundlegende Funktion der EPCU-Steuerung: Gleichzeitige Bedienung von bis zu 4 Magnetspannplatten möglich Mikroprozessorgesteuerte Ent-/Magnetisierung des Werkstücks und Spanners Überprüfung des Magnetisierungszustands – Anschluss an das Sicherheitskontakt der Maschine Verbindung mit der SPS der Maschine möglich Überhitzungsschutz (Sicherheitsverzögerung zwischen den Zyklen) Bedienung über kabelgebundenes Bediengerät U19 mit Einstellung der Spannkraft (optional RM-Fernbedienung mit Auswahl von Sektionen und Magnetisierungsgruppen) Weitere Funktionen der EPCU-Steuerung: Anpassung des Entmagnetisierungszyklus anhand des Materials der Werkstücke Vollständige Entmagnetisierung des Werkstücks und Spanners – bei nicht kompensierten EP-Spannern Networking-Unterstützung (Verbindung von mehreren Steuerungen und Spannern in große Baugruppen) Funktion Fernverbindung (Einstellen der Entmagnetisierung, Firmware-Aktualisierung, Diagnostik) Funktion Magnetisierungskredit für mögliches Verkürzen der Sicherheitsverzögerung zwischen einzelnen Zyklen

Lesen Sie Mehr Weniger

Detailbeschreibung Die festen Polverlängerungen sind ein nützliches und billiges Mittel in Kleinserienproduktionen, wo Sie das Werkstück höher über die Spannfläche setzen müssen, damit dieses von 5 Seiten bearbeiten oder gebohrt werden kann. So werden Sie auch die jede Beschädigung des Magneten vermeiden. Somit erreichen Sie eine höhere Produktionseffizienz, weil Sie auch Werkstücke mit unebene Oberfläche einfach spannen können unter Bewahrung der maximalen Spannkraft. Zugleich eliminieren Sie die unerwünschten Luftspalte. Die Installation oder Umgruppierung der Polverlängerungen erfolgt einfach mittels integrierten Schrauben. Die Polverlängerungen sind für einfache Installation oder Umgruppierung mit der Gewinde auf der Aufspannplatte mithilfe Schrauben M8.

Lesen Sie Mehr Weniger

Detailbeschreibung Die beweglichen Polverlängerungen können bis zu 5 mm große Ungleichmäßigkeiten ausgleichen. Sie ermöglichen, Ebenheit des Werkstücks zu erzielen, ohne das Werkstück kompliziert unterlegen zu müssen. Sie müssen mit mindestens 3 festen Polverlängerungen kombiniert werden, um eine Messebene für das Werkstück zu gewinnen. Mit dem Einsatz der beweglichen Polverlängerungen erhöhen Sie die Bearbeitungseffizienz, da Sie dank dem Zugang von 5 Seiten in einer Aufspannung bei einem Spannen mehrere Arbeitsfolgen auf einmal durchführen können. Die Installation oder Umgruppierung der Polverlängerungen auf der Arbeitsfläche der Spannplatte erfolgt einfach mit Hilfe von Schrauben.

Lesen Sie Mehr Weniger

Permanente Magnetblöcke werden in den vom Kunden gewünschten Abmessungen und mit der gewünschten Haltekraft geliefert. Diese Blöcke werden unter den Bändern von Entgrätmaschinen eingesetzt und gewährleisten eine zuverlässige und feste Fixierung des Materials während des Entgratvorgangs. Dank der individuellen Anpassung der Abmessungen und der Haltekraft bieten sie optimale Leistung und Effizienz für verschiedene Anwendungen. Wichtige Parameter: Anwendung: Schleifen Technologie: Permanent Blockabmessungen: nach Anforderung Polabstand: nach Anforderung Pole: längs Anwendung: für Entgratungsmaschinen alles nach Kundenwunsch Lieferumfang: Permanentmagnetblock Parameter Katalog-Nummer W (mm) L (mm) H (mm) Pole LB2510075TP 75 100 25 quer LB25200100TP 100 200 25 quer LB25300200TP 200 300 25 quer LB25400300TP 300 400 25 quer LB257575LP 75 75 25 longitudinal LB2575100LP 75 100 25 längs LB25150200LP 150 200 25 längs /td> LB100650LP 100 650 25 längs LB150200LP 150 200 25 längs LB25150500LP 150 200 25 längs LB25200400LP 200 400 25 längs LB25300300LP 300 300 25 längs LB25400400LP 400 400 25 längs LB25400600LP 400 600 25 längs

Lesen Sie Mehr Weniger

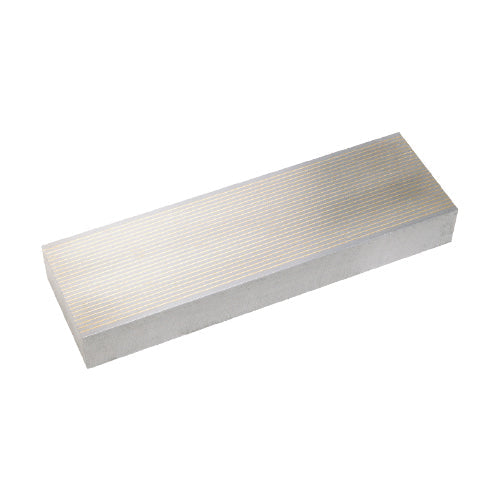

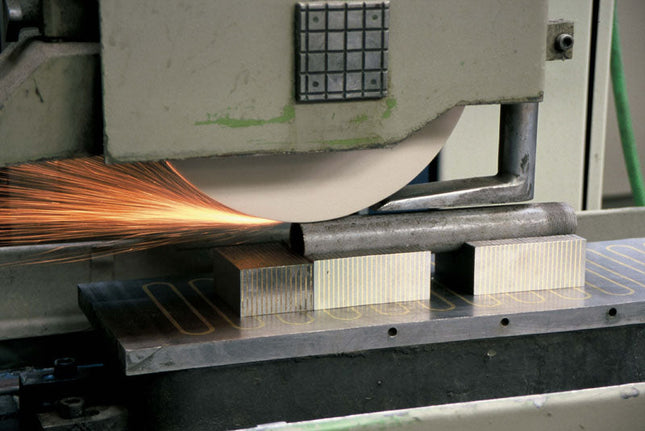

Ausführliche Beschreibung: Diese Lamellenblöcke sind aus dem magnetisch sehr leitenden Material herstellt. Sie setzten sich aus der Kombination von Stahl- und Messinglamellen zusammen. Beim Schleifen werden sie auf die obere Polplatte der Magnetspannplatte angebracht, wenn es nach ihrer Aktivierung zu einem freien Durchgang des Magnetflusses in das Werkstück kommt. Die Blöcke haben sehr stabile Konstruktion, die einzelnen Lamellen sind dabei aber nicht mit Bolzen oder Schrauben verbunden. Dies ermöglicht Anpassung dieser Lamellenblöcke nach den individuellen Bedürfnissen des Kunden. Wichtige Parameter: Technologie: Zubehör Anwendung: Konventionell (nicht magnetisch) Blockabmessungen: ab 75 x 75 mm Polabstand: T4 3 + 1 mm Polung: quer/längs Garantie: 2 Jahre Anwendung: Reduzierung des Polplattenabstands auf der Spannplatte Erweiterung der Möglichkeiten in der Anwendung der Spannplatte um die Aufspannung eines ungleichmäßigen Materials Lieferumfang: Lamellenblock Vorteile: Mögliche Bearbeitung in die gewünschte Form, um sich an diverse Komponenten anzupassen Quer- sowie Längspolung ist möglich Parameter Katalog-Nummer W (mm) L (mm) H (mm) Pole LB2510075TP 75 100 25 quer LB25200100TP 100 200 25 quer LB25300200TP 200 300 25 quer LB25400300TP 300 400 25 quer LB257575LP 75 75 25 longitudinal LB2575100LP 75 100 25 längs LB25150200LP 150 200 25 längs /td> LB100650LP 100 650 25 längs LB150200LP 150 200 25 längs LB25150500LP 150 200 25 längs LB25200400LP 200 400 25 längs LB25300300LP 300 300 25 längs LB25400400LP 400 400 25 längs LB25400600LP 400 600 25 längs
