Zákazníkův požadavek:
Firma Preciz potřebovala velice silný elektro-permanentní magnetický upínač, na kterém budou frézovat s velkým úběrem. V tomto projektu byla důležitá schopnost magnetického upínače upínat i velmi tenké dílce od tloušťky 4 mm, možnost použití pólových nástavců pro pomocné úpravy, obrábění z pěti stran či vrtání skrz obrobek.
Naše navrhované řešení:

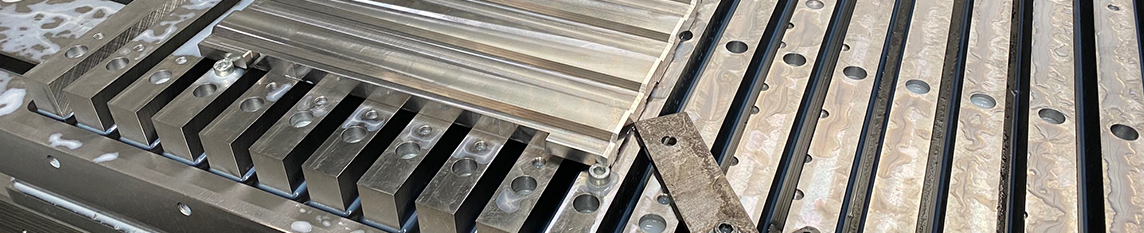

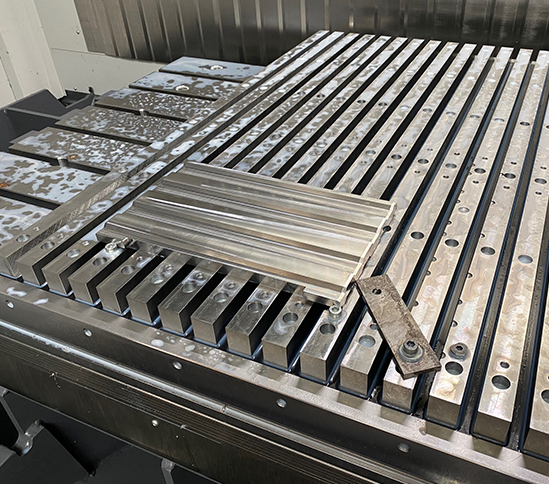

Po posouzení všech okolností jsme zvolili elektro- permanentní magnetický upínač Mastermill T25 s použitím pólových nástavců, čímž jsme dokázali splnit tyto náročné požadavky. Díky pólovým nástavcům, do kterých je možné dělat různé úpravy, je možné velmi tenké dílce založit například kolíky a tím pádem dosáhnout vysoké přídržné síly i u těchto obrobků. Dílce od tloušťky 15 mm, pro které je primárně magnetický upínač určený, bezpečně upíná vysokou upínací sílou 170 N/CM2. Magnet tedy umožňuje provádět i náročné hrubovací operace u velmi široké škály dílců. Další výhodou pólových nástavců je pak možnost obrábění z pěti stran či vrtání skrz bez poškození samotného magnetického upínače. Nástavce tak působí i jako ochrana před mechanickým poškozením magnetu.
Parametry našeho řešení:

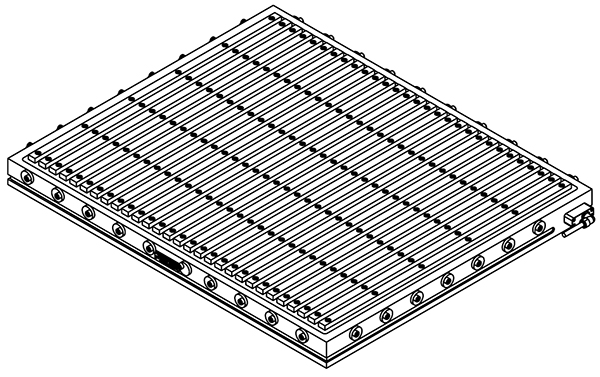

EP upínač s kompenzovaným magnetickým systémem (AlNiCo + NdFeB magnety) určený pro maximální přídržnou sílu při obrábění rozměrných ocelových polotovarů.
| Aplikace: | frézování, vyvrtávání |
| Technologie: | EP kompenzovaný systém |
| Upínací síla: | 170 N/cm2 |
| Min. velikost obrobku: | 150x200 mm |
| Min./optimální tl. obrobku: | 15/25 mm |
| Pólování: | příčné |
| Limit přebroušení: | 8 mm |
| Pólová rozteč: | T39 25+14 – ocel/epoxid |
Doplňující informace:
- póly s M8 závity pro montáž pevných nástavců pro obrábění z 5 stran, vrtání skrz.
- Na kratších koncích upínače jsou drážky pro uchycení do upínek.
- Upínač možno dále opatřit průchozími otvory pro přichycení skrz do drážek stolu obráběcího stroje.
Základní technické údaje:
| Výška (mm) | 85 |
| Napájecí napětí (VDC) | 340 |
| IP stupeň ochrany | 67 |
| Přívodní kabel (m) | 6 |
| Řídící jednotka (typ) | EP-CU |
