Zákazníkův požadavek:
- Soustružení vnitřního průměru a čela užší strany rotačních dílců
- Materiál: litina EN-GJL-250
Stroj:
- Svislý soustruh (karusel) SKIQ 12 CNC B (TOS Hulín)
- průměr stolu: 1 250 mm
- pracovní průměr: 1 300 mm
- pracovní výška: 700 mm
- váha obrobku: 12 000 kg
Podmínky:
- Kontaktní strana dílců pro upnutí - opracována
- Posuv: min. 0,2 mm/otáčku
- Otáčky: 70/min
- Hloubka řezu: 5 mm
Naše navrhované řešení:

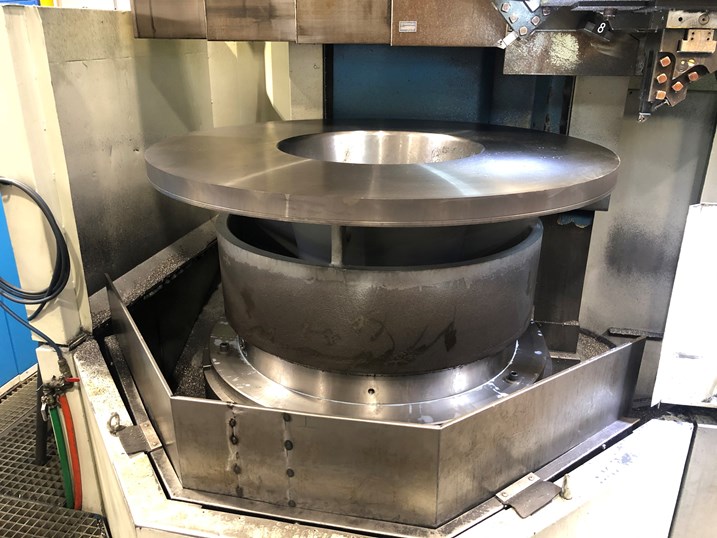

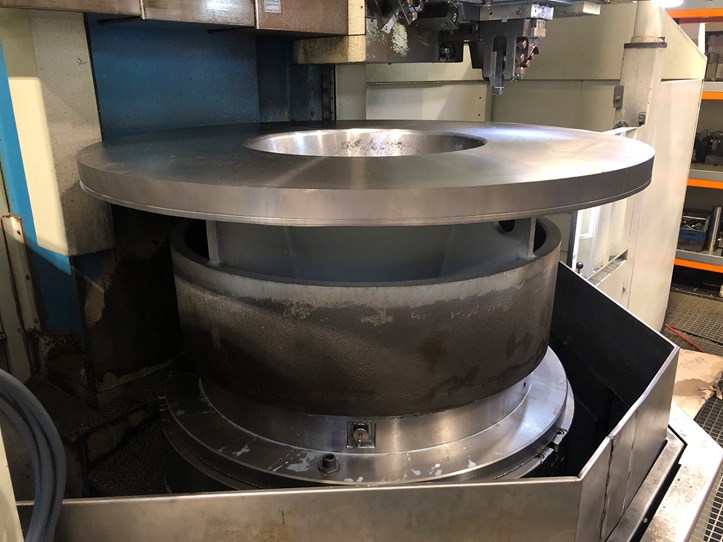

Vzhledem k charakteru materiálu dílců (litina) byl zvolen zesílený magnetický systém upínače (přidány NdFeB magnety). V horní pólové desce magnetu byly přidány T-drážky umožňující mech. přidržení dílců pomocí kamenů. El. připojení magnetu bylo realizována pomocí rychlého (bajonetového konektoru) na základně upínače, jištěného bezpečnostní krytkou proti zatečení.
Parametry našeho řešení:
| Aplikace: | soustružení |
| Technologie: | elektropermanentní |
| Upínací síla: | 140 N/cm2 |
| Min. velikost obrobku: | 50 x 100 x 30 mm |
| Pólování: | radiální |
| Pólová rozteč: | 29 – 122 mm |
| Upínací rozsah: | 285 – 1000 mm |
| Izolace pólů: | mosaz |
| Upínání na stůl: | pomocí mezidesky |
| Napájení: | 340 VDC (pulsně) |
Výsledek:
Magnet dle sdělení p. Urbánka pracuje k naprosté spokojenosti.
Proč byl vybrán Walmag:
Zákazník má předešlou dobrou zkušenosti s jinými (permanentními) upínači od Walmag Magnetics, stejně tak s úrovní komunikace obchodníků a zákaznického servisu. Při dalších chystaných projektech tak budeme znovu osloveni.
