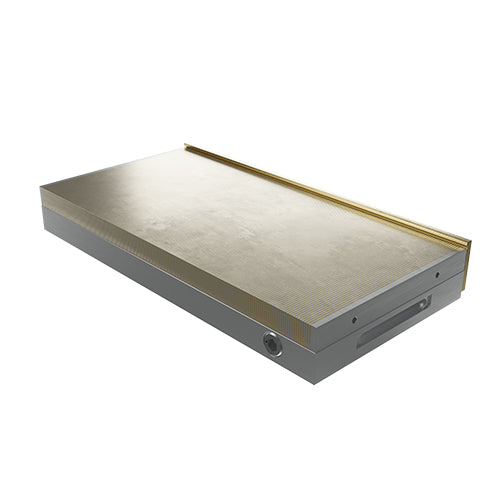

Permanentní magnetický upínač Neomicro
Permanentní magnetický upínač Neomicro
Potřebujete poradit?
Popis produktu

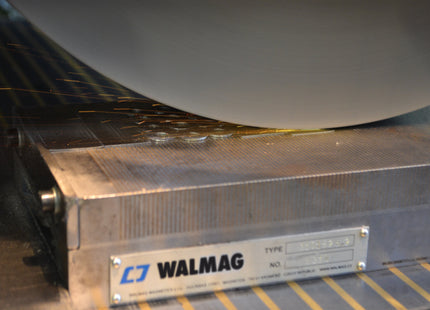

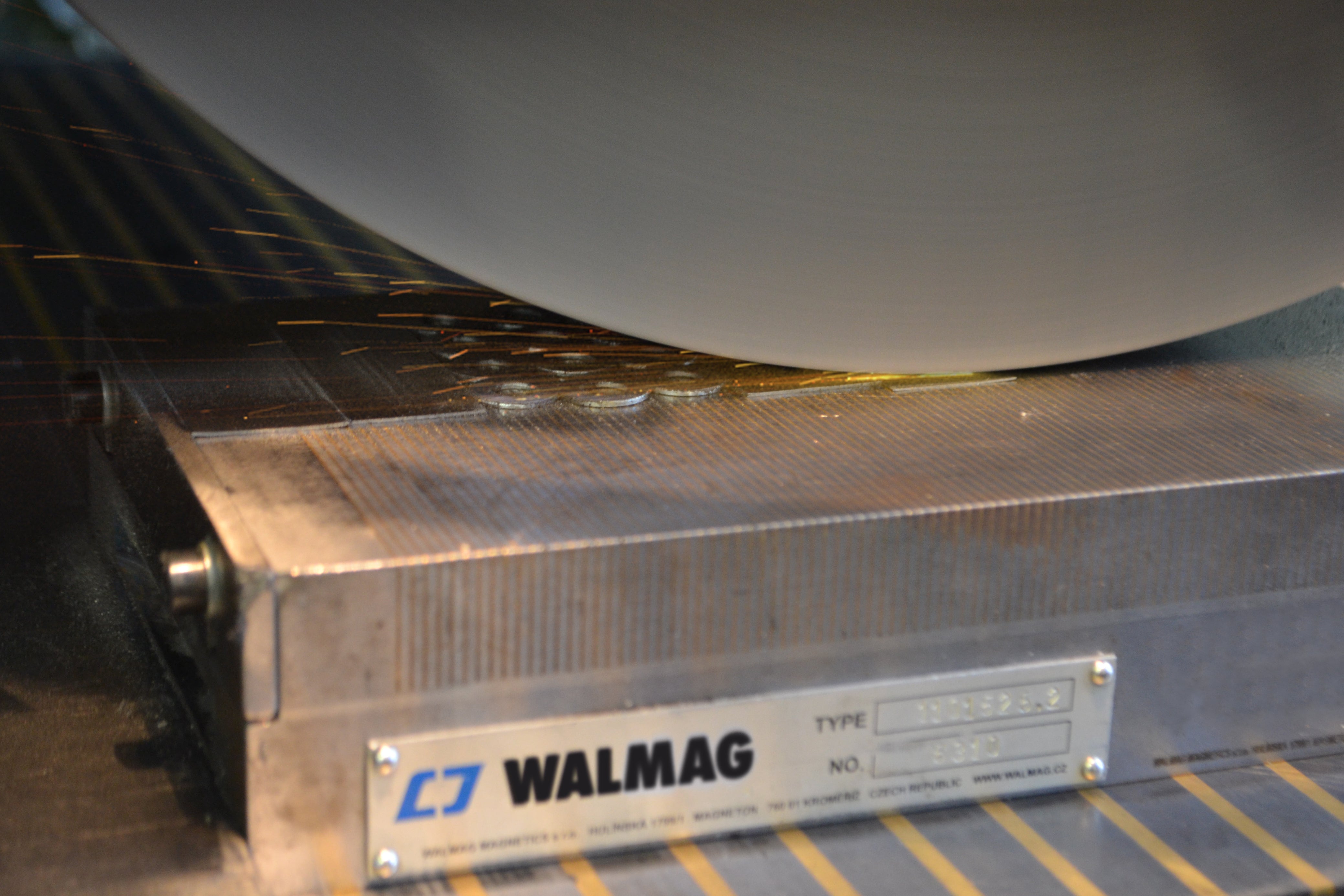

Neomicro je permanentní magnetický upínač navržený pro přesné broušení a EDM obrábění malých, tenkých a tvarově náročných obrobků. Jemné příčné pólování zajišťuje vysokou koncentraci magnetické síly na povrchu upínače, čímž umožňuje bezpečné upnutí i velmi malých součástí.

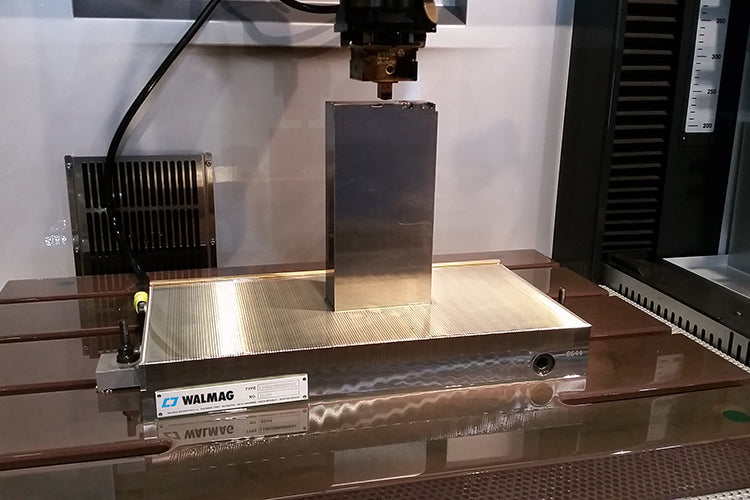

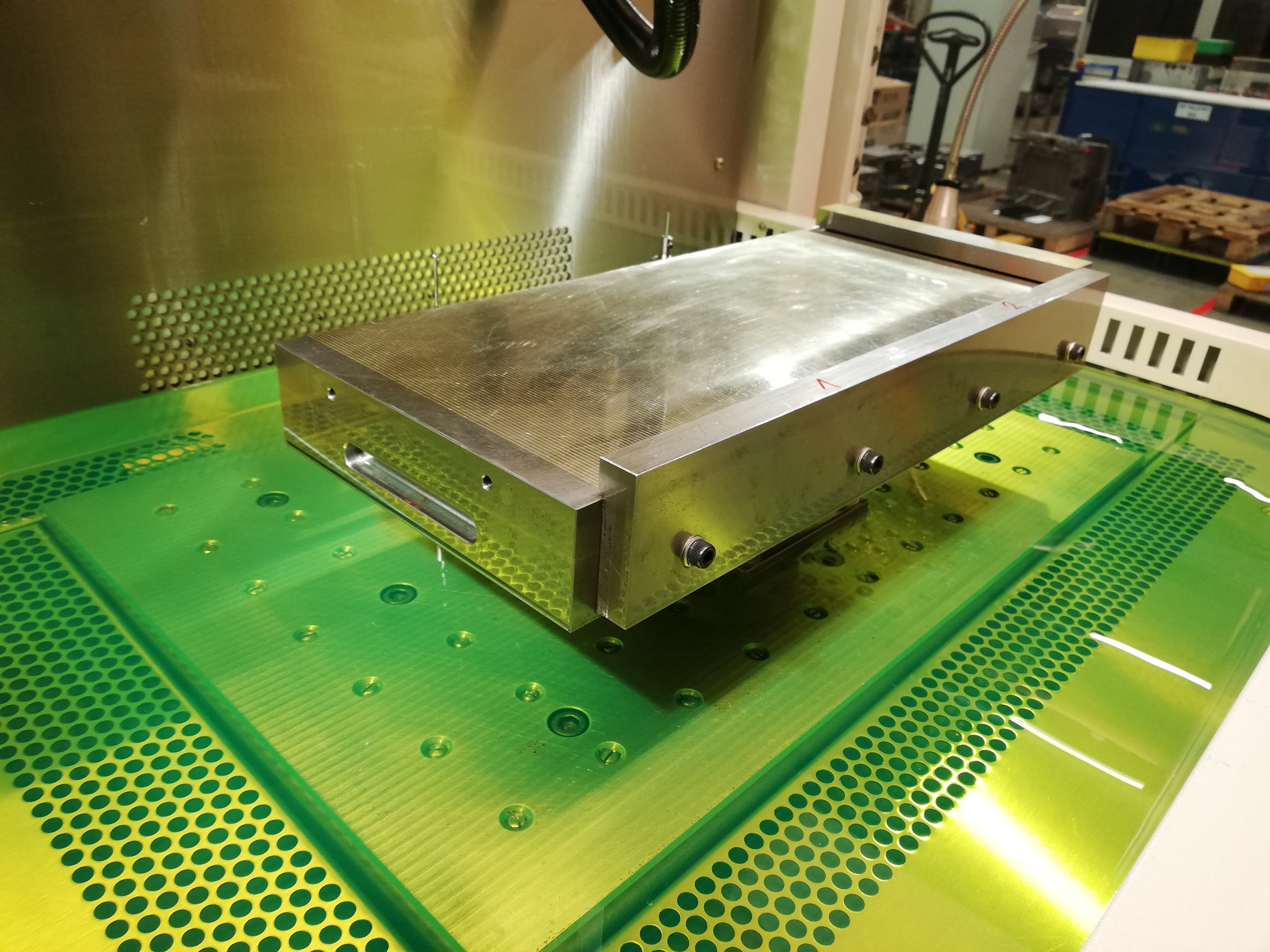

Nízkoprofilová vodotěsná konstrukce umožňuje použití s chladicími kapalinami i ponoření do dielektrické kapaliny při elektroerozivním obrábění. Kombinace ocelových a mosazných lamel přispívá k vysoké přesnosti upnutí, stabilitě obrobku a dlouhé životnosti upínače.
Pevná pólová deska umožňuje opakované přebroušení až do limitu 7 mm bez negativního vlivu na funkčnost magnetického systému.
Důležité parametry:
- Aplikace: Plošné broušení a EDM
- Technologie: Permanentní magnet
- Upínací síla: 100 N/cm2
- Minimální velikost obrobku: 4 x 4 x 1 mm
- Pólování: Příčné
- Limit přebroušení: 7 mm
- Pólová rozteč: T1,9 (1,4+0,5 mm)
- Pólová deska: ocel/mosaz
- Záruka: 2 roky
Použití:
- Přesné broušení malých a tenkých dílců
- Výroba nástrojů a forem
- Elektroerozivní obrábění (EDM)
- Upínání drobných feromagnetických součástí
- Dokončovací brusné operace
- Aplikace s požadavkem na vysokou přesnost upnutí
Součást balení:
- Upínač
- Sada upínek
- Přepínací klíč
- Zadní a boční dorazy
- Certifikát
- Návod k obsluze
Parametry

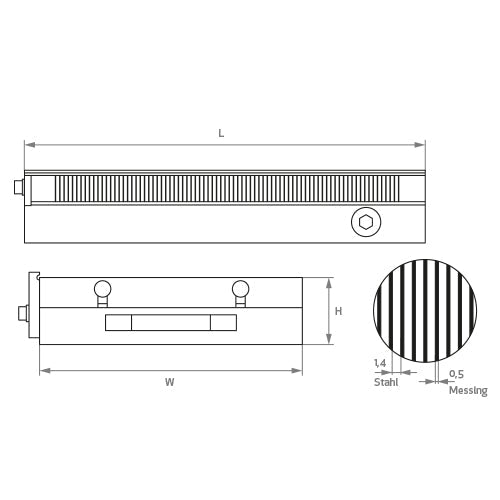

| Katalogové číslo | W (mm) | L (mm) | H (mm) | Hmotnost (kg) |
|---|---|---|---|---|
| NEOC100175 | 100 | 175 | 49 | 7 |
| NEOC100250 | 100 | 250 | 49 | 10 |
| NEOC130255 | 130 | 255 | 49 | 13 |
| NEOC150250 | 150 | 250 | 51 | 15 |
| NEOC150300 | 150 | 300 | 51 | 18 |
| NEOC150350 | 150 | 350 | 51 | 22 |
| NEOC150400 | 150 | 400 | 51 | 25 |
| NEOC150450 | 150 | 450 | 51 | 28 |
| NEOC200400 | 200 | 400 | 51 | 34 |
| NEOC200450 | 200 | 450 | 51 | 37 |
| NEOC200500 | 200 | 500 | 51 | 41 |
| NEOC200600 | 200 | 600 | 51 | 49 |
| NEOC250500 | 250 | 500 | 56 | 56 |
| NEOC300600 | 300 | 600 | 56 | 81 |
Dokumenty ke stažení
Permanentní magnetický upínač Neomicro pro precizní jemné broušení
Extra jemné pólování a nekompromisní přídržná síla
Robustní vodotěsná konstrukce a dlouhá životnost
