Popis produktu

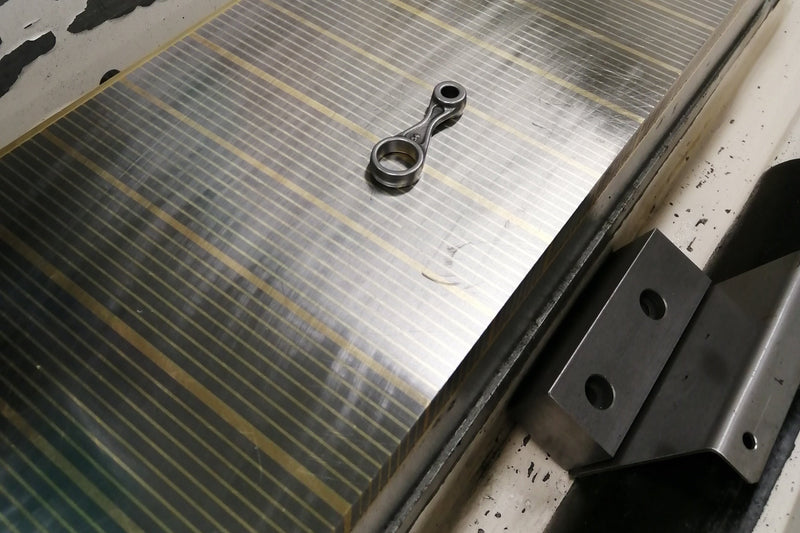

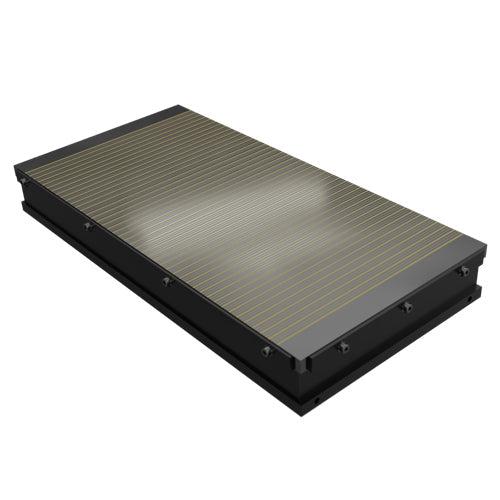

Elektromagnetický upínač BJP patří mezi nejuniverzálnější řešení pro plošné broušení feromagnetických obrobků. Kombinace jemného a hrubého pólování umožňuje efektivně upínat širokou škálu dílců, od malých a tenkých součástí až po masivní obrobky.
Konstrukce upínače zajišťuje rovnoměrné rozložení magnetické síly po celé pracovní ploše při minimálním ohřevu. Pomocí řídicí jednotky lze plynule regulovat upínací sílu podle charakteru obráběného materiálu a současně využívat automatickou demagnetizaci po dokončení obrábění.
Pevná vodotěsná konstrukce s kombinovanou pólovou deskou z oceli a mosazi zajišťuje dlouhou životnost, spolehlivý provoz a vysokou odolnost vůči chladicím kapalinám i náročným podmínkám broušení.
DŮLEŽITÉ PARAMETRY
- Aplikace: plošné broušení
- Technologie: elektromagnetická
- Upínací síla: 130 N/cm²
- Minimální velikost obrobku: 35 × 35 × 3 mm
- Pólování: příčné kombinované
- Pólová rozteč: 42 mm, dále zjemněno na 4 + 1 mm ocel/mosaz
- Limit přebroušení: 7 mm
- Napájení: 110 V DC
- Záruka: 2 roky
POUŽITÍ

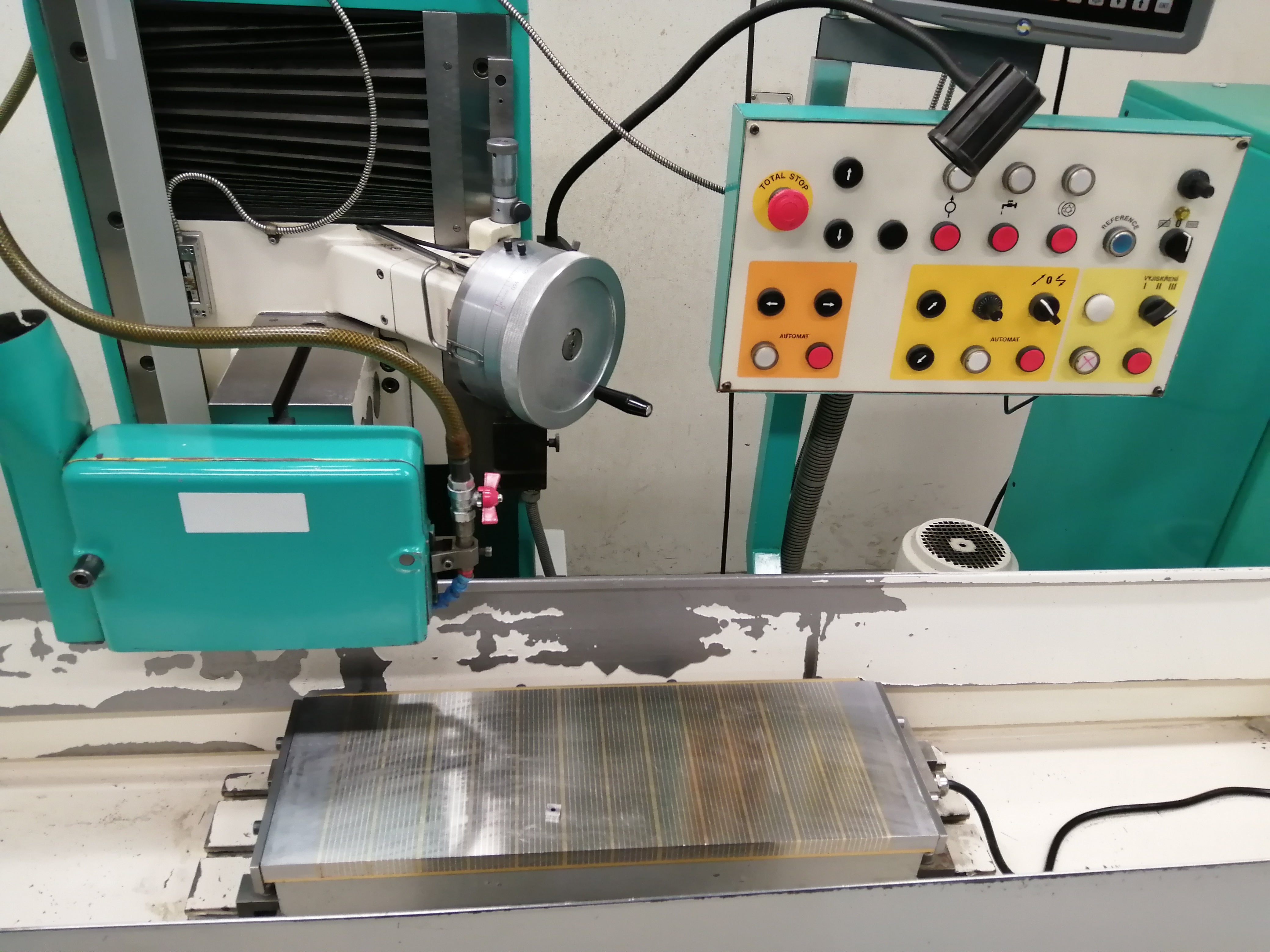

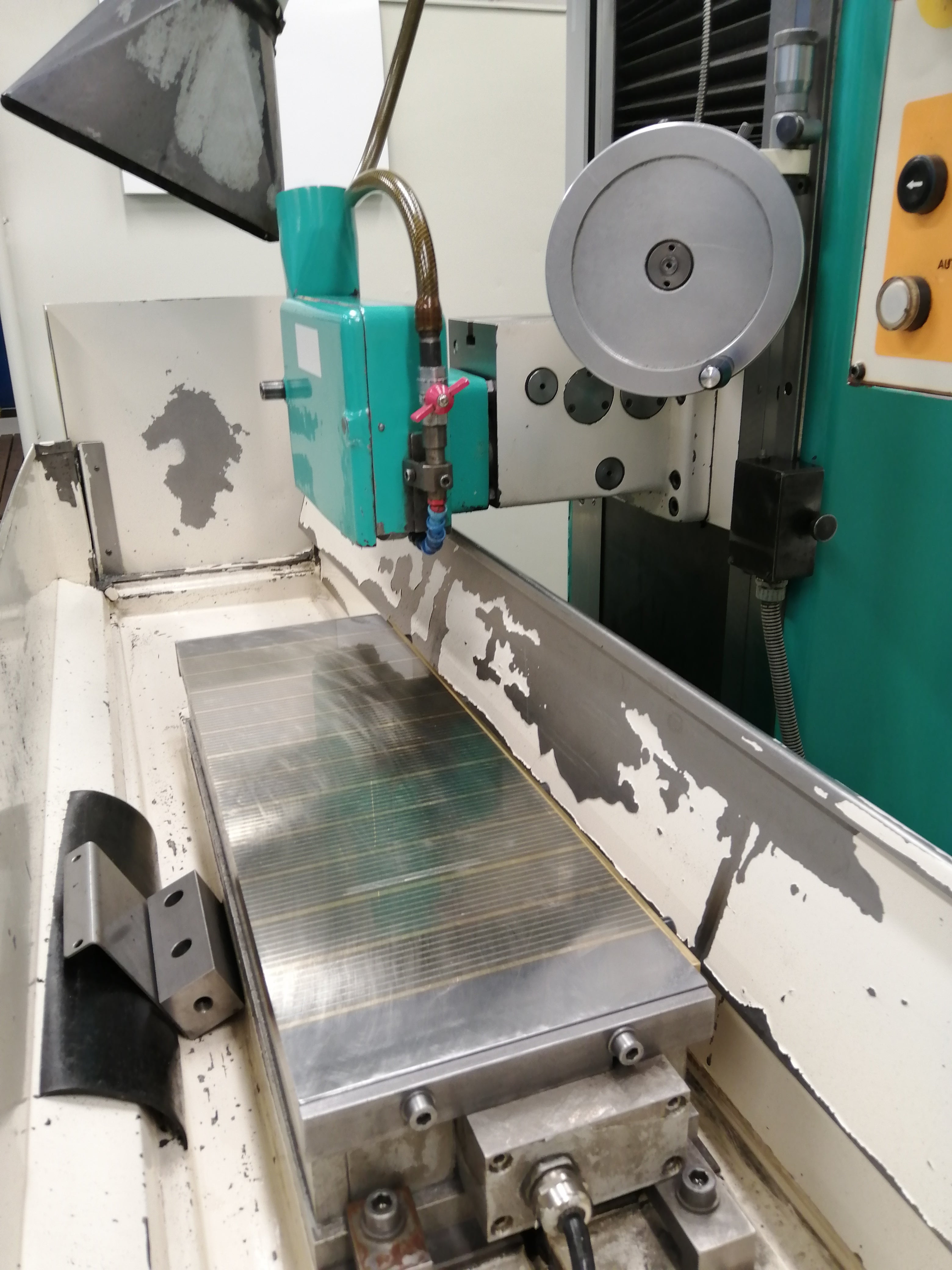

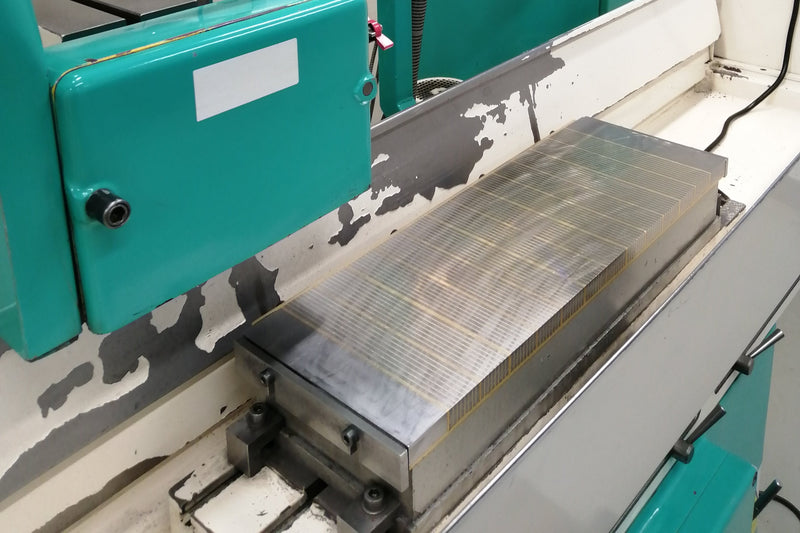

- Plošné broušení malých i velkých obrobků
- Kusová i sériová výroba
- Nástrojárny a přesné strojírenství
- Dokončovací i silové broušení
- Obrábění tenkých a rozměrných dílců na jednom upínači
DOPLŇUJÍCÍ INFORMACE
Volbu vhodné řídicí jednotky a elektrického zapojení doporučujeme konzultovat s našimi techniky. Na přání lze upínač dodat také s podélným pólováním nebo v dalších modifikacích podle požadavků konkrétní aplikace.
Součást balení:
- Upínač
- Zadní a boční dorazy
- Napájecí kabel
- Certifikát
- Návod k použití
Parametry:

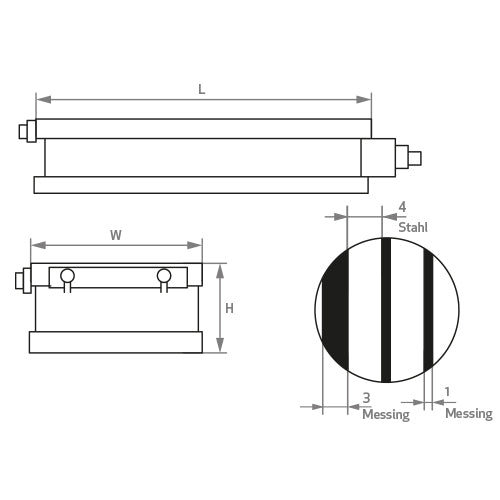

| Katalogové číslo | W (mm) | L (mm) | H (mm) | Příkon (W) | Hmotnost (kg) |
|---|---|---|---|---|---|
| BJP200600 | 200 | 600 | 98 | 160 | 77 |
| BJP300600 | 300 | 600 | 98 | 215 | 118 |
| BJP400800 | 400 | 800 | 100 | 350 | 212 |
| BJP3001000 | 300 | 1000 | 103 | 350 | 201 |
| BJP4001000 | 400 | 1000 | 103 | 435 | 269 |
| BJP5001000 | 500 | 1000 | 108 | 530 | 352 |
| BJP6001000 | 600 | 1000 | 113 | 620 | 420 |
Dokumenty ke stažení
Tradiční a osvědčený elektromagnet BJP pro přesné broušení
Optimální příčné pólování pro stabilní fixaci obrobků
Robustní vodotěsná konstrukce s vysokým limitem přebroušení
Potřebujete poradit?
Walmag výrobky jsou ve firmách jako
Proč Walmag?
Od roku 1991 vyrábímemagnety v Česku
Vyrobili jsme90 000+ magnetů
Magnety servisujemepřímo v Kroměříži
Naše magnety jsou vevíce než 61 zemích světa
Často kladené otázky (FAQ)
Jsou vaše produkty vyráběny v České republice?
Ano, kompletní proces – od vlastního vývoje přes konstrukční návrh, výrobu až po finální sestavení a testování – probíhá přímo v našem závodě v Kroměříži. Díky tomu máme plnou kontrolu nad kvalitou a dokážeme produkty flexibilně upravovat na míru specifickým požadavkům zákazníků.
Jaký je rozdíl mezi permanentním, elektromagnetickým a elektro-permanentním systémem?
Permanentní magnety: Fungují bez nutnosti elektrické energie, aktivují se mechanicky pákou. Jsou bezpečné, mobilní a bezúdržbové.
Elektromagnety: Vytvářejí magnetické pole pomocí cívek napájených ze sítě. Mají obrovskou sílu, umí upnout i nerovné povrchy a umožňují regulaci síly, vyžadují však stálý přísun energie a záložní zdroje.
Elektro-permanentní magnety: Spojují výhody obou systémů. Elektrický proud potřebují pouze na zlomek sekundy pro aktivaci (zmagnetování) a deaktivaci. Během samotné práce proud nepotřebují, jsou tedy maximálně bezpečné i při výpadku elektřiny a nezahřívají se.
Lze vaše zvedací magnety používat i pro manipulaci s materiály za vysokých teplot?
Běžné permanentní magnety ztrácejí svou sílu při teplotách nad 80 °C. Pro provozy s vyššími teplotami však nabízíme speciální řady (např. břemenové magnety v provedení HOT), které bezpečně zvládnou manipulaci s materiály o teplotě až do 180 °C.
Proč je po obrábění potřeba použít demagnetizér?
Feromagnetické materiály v sobě po vystavení magnetickému poli (např. při upnutí na magnetický stůl) udržují zbytkový magnetismus. Ten způsobuje, že na obrobku ulpívají kovové špony a prach, což může poškodit nástroje nebo komplikovat další zpracování (např. lakování, svařování). Demagnetizéry tento zbytkový magnetismus spolehlivě odstraní.
