Mastermill 70SQ 460x620 NEREZ
Mastermill 70SQ 460x620 NEREZ
Brauchen Sie Beratung?
Produktbeschreibung

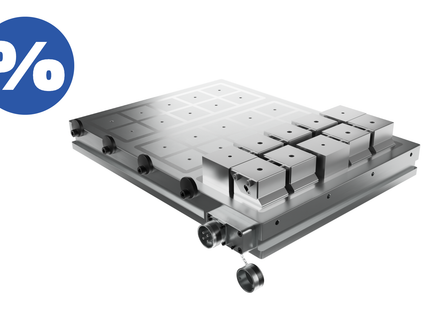

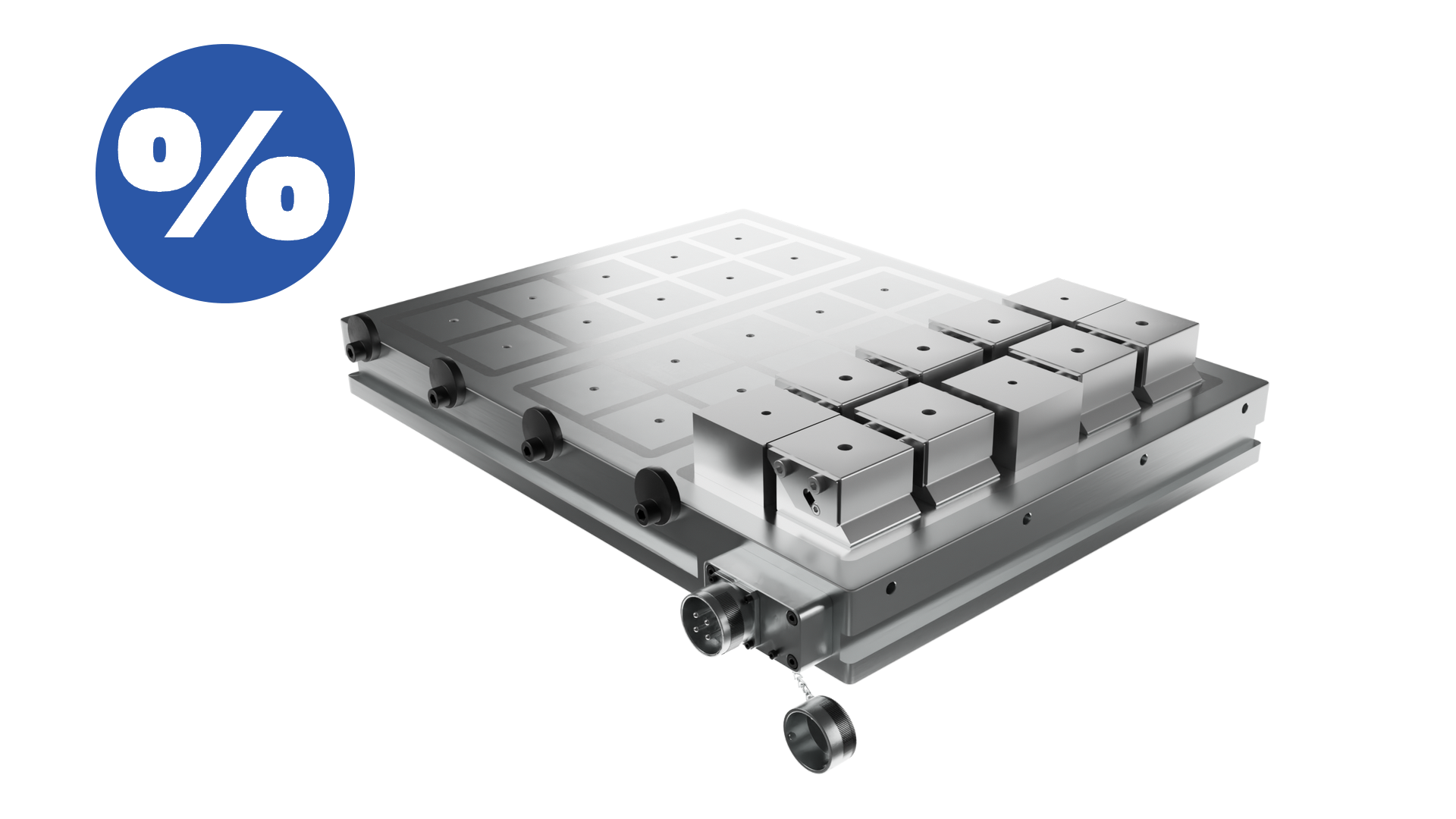

Mastermill 70SQ je elektropermanentní magnetická upínací deska s velikostí pólů 70 x 70 mm, konstrukcí s celkovou výškou 68 mm a nominální upínací silou 170 N/cm2. Po obvodu magnetu je praktické odsazení pro upínky, na magnetu je také dostatek místa pro průchozí upínací otvory.
Standartní provedení obsahuje rychloupínací „bajonetový“ konektor, dorazy ze 2 stran a 6 metrů dlouhý opancéřovaným přívodním kabelem. Všechny magnetické póly jsou opatřeny závity M8 pro snadnou montáž pólových nástavců.
Důležité parametry:
- Aplikace: Frézování
- Technologie: Elektropermanentní
- Upínací síla: 170 N/cm2
- Min. velikost obrobku: 150 x 150 x 17 mm
- Pólování: Čtvercové – kombinace ocel/nerez pro vysokou odolnost a dlouhou životnost
- Limit přebroušení: 6 mm
- Velikost pólů: 70 x 70 mm
- Výška upínače 68 mm
- Záruka: 2 roky
Použití:

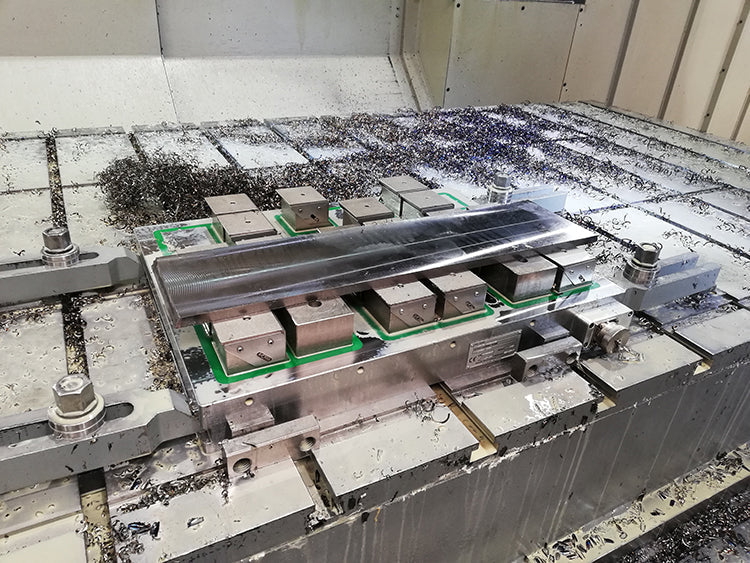

- Obrábění nerovných a rozměrnějších dílců až z 5 stran
- Upínání široké škály velikostí obrobků při frézování
- Upínání pro vrtání velkých forem, odlitků, bloků, konstrukcí apod.
- Hrubé broušení velkých dílců
Součást balení:
- Upínač
- Boční dorazy
- Pancéřovaný napájecí kabel
- Certifikát
- Návod k obsluze a údržbě magnetu
| Katalogové číslo | Počet pólů | W (mm) | L (mm) | H (mm) | Hmotnost (kg) |
|---|---|---|---|---|---|
| MM70460620 | 30 | 460 | 620 | 68 | 93,75* |
* hmotnost se může lišit na základě výrobního materiálu
Brauchen Sie Beratung?
Walmag-Produkte kommen in Unternehmen wie
Warum Walmag?
Seit 1991 stellen wirin Tschechien Magnete her
Wir haben über90.000 Magnete hergestellt
Wir führen Wartungsarbeitenan Magneten direkt in Kroměříž durch
Unsere Magnete sind inmehr als 61 Ländern weltweit erhältlich
Häufig gestellte Fragen (FAQ)
Werden Ihre Produkte in der Tschechischen Republik hergestellt?
Ja, der gesamte Prozess – von der eigenen Entwicklung über die Konstruktion und Fertigung bis hin zur Endmontage und Prüfung – findet direkt in unserem Werk in Kroměříž statt. Dadurch haben wir die volle Kontrolle über die Qualität und können die Produkte flexibel an die spezifischen Anforderungen unserer Kunden anpassen.
Was ist der Unterschied zwischen einem Permanentmagnet-, einem elektromagnetischen und einem elektropermanenten System?
Permanentmagnete: Sie funktionieren ohne Strom und werden mechanisch über einen Hebel aktiviert. Sie sind sicher, mobil und wartungsfrei.
Elektromagnete: Sie erzeugen ein Magnetfeld mithilfe von Spulen, die über das Stromnetz gespeist werden. Sie verfügen über eine enorme Kraft, können auch unebene Oberflächen festhalten und ermöglichen eine Regulierung der Haftkraft, erfordern jedoch eine ständige Energieversorgung und Notstromquellen.
Elektro-Permanentmagnete: Sie vereinen die Vorteile beider Systeme. Sie benötigen elektrischen Strom nur für den Bruchteil einer Sekunde zur Aktivierung (Magnetisierung) und Deaktivierung. Während des eigentlichen Betriebs benötigen sie keinen Strom, sind daher auch bei einem Stromausfall absolut sicher und erwärmen sich nicht.
Können Ihre Hebemagnete auch für die Handhabung von Materialien bei hohen Temperaturen eingesetzt werden?
Herkömmliche Permanentmagnete verlieren ihre Kraft bei Temperaturen über 80 °C. Für den Einsatz bei höheren Temperaturen bieten wir jedoch spezielle Produktreihen an (z. B. Lastmagnete in der HOT-Ausführung), die die Handhabung von Materialien mit Temperaturen von bis zu 180 °C sicher bewältigen.
Warum muss nach der Bearbeitung ein Entmagnetisierer verwendet werden?
Ferromagnetische Werkstoffe behalten nach Einwirkung eines Magnetfelds (z. B. beim Einspannen auf einem Magnetarbeitstisch) einen Restmagnetismus bei. Dieser bewirkt, dass Metallspäne und Staub am Werkstück haften bleiben, was zu Schäden an den Werkzeugen führen oder die weitere Bearbeitung (z. B. Lackieren, Schweißen) erschweren kann. Entmagnetisierer beseitigen diesen Restmagnetismus zuverlässig.
Bieten Sie für Ihre Produkte Wartungs- und Inspektionsleistungen an?
Ja, für alle unsere Technologien sowie für ältere Produkte der Marken BUX, Walker und Pilana bieten wir einen umfassenden Service während und nach der Garantiezeit, Reparaturen, Überholungen und die Lieferung von Original-Ersatzteilen an. Außerdem führen wir die vorgeschriebenen regelmäßigen Zertifizierungen, Inspektionen und Tragfähigkeitsprüfungen von Hebemagneten durch.
Bieten Sie auch Personalschulungen an?
Ja. Im Rahmen der Lieferung unserer magnetischen Anwendungen und Großsysteme bieten wir professionelle Schulungen für das Bedienpersonal an, damit die Arbeit mit Magneten so effizient und sicher wie möglich erfolgt.
Wie kann ich Sie kontaktieren, wenn ich an einer maßgeschneiderten Lösung interessiert bin?
Sie können sich per E-Mail an uns wenden: info@walmag.cz, telefonisch unter der Nummer +420 573 341 641 oder direkt unsere regionalen Vertriebsleiter für die Tschechische Republik und das Ausland kontaktieren, deren Kontaktdaten Sie im Bereich Kontakt auf unserer Website finden.
Wie erfolgt die Lieferung von schwerem Frachtgut (z. B. Spannplatten)?
Aufgrund des höheren Gewichts unserer Produkte arbeiten wir mit spezialisierten Paletten- und Paketdienstleistern zusammen, die eine sichere Handhabung gewährleisten.
Wie wird die Sicherheit der im Online-Shop gekauften Hebemagnete gewährleistet?
Alle Lastmagnete erfüllen die strenge Norm ČSN EN 13155 und arbeiten mit einem Sicherheitsfaktor von 3+. Das bedeutet, dass der Magnet im Abreißtest (dem sogenannten Air-Gap-Test, der einen realen Luftspalt bzw. Verunreinigungen im Betrieb simuliert) mehr als das Dreifache seiner angegebenen maximalen Tragkraft trägt.
Wo finde ich Bedienungsanleitungen und technische Unterlagen?
Technische Datenblätter, Kataloge und Bedienungsanleitungen für die einzelnen Produkte sind entweder auf der jeweiligen Produktseite oder auf Anfrage erhältlich.
